小型斷路器

MRB65-63斷路器系列

適用范圍

　　MRB65-63高分?jǐn)嘈⌒蛿嗦菲鬟m用于照明配電系統(c)或電動機的配電系統(D)型，主要用于交流50/60Hz額定電壓220V～380V，額定電流至63A線路的過載和短路保護之用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路，該斷路器適用于商業和工業及高層民用住宅配電系統的保護。
本產品符合l EC60898-1 GB10963.1

技術參數

主要規格
按額定電流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A(30℃)
按瞬時脫扣器的型式分：C型(5ln-l OlnJ、D型(lOln-14lnJ。
按極數分：?jiǎn)螛O斷路器：
帶二個保護極的斷路器；
帶三個保護極的斷路器；
帶四個保護極的斷路器；

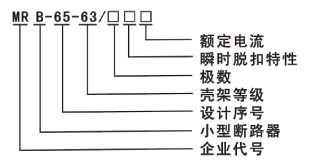

型號及其含義

額定運行分?jǐn)嗄芰?/h3>
額定電流
極數
額定電壓
額定短路分?jǐn)嚯娏?A)
功率因素coso
各注
1-40A
1、2、3、4
220/380. 380
6000
0. 65～0.7
C型
D型
50-63A
4500
0. 75～0.8
機械壽命不低于1 0000次
電氣壽命不低于4000次

接線：適用于25平方毫米以下導線連接

額定電流In (A)	導線標稱截面積mmZ
1～6	1
1 0	1.5
1 6、20	2.5
25	4
32	6
40、50	1 0
63	1 6

過電流保護特性

序號	脫扣器額定電流(A)	起始狀態	試驗電流	規定時間	預期結果	備注
1	1～63	冷態	1. 13ln	t>=th	不脫扣
2	1～63	緊接著前項試驗后進行	1. 45ln	t<lh< div="">	脫扣	電流在5s內穩定地上升至規定值
3	In<=32	冷態	2. 55ln	1s<t<60s< div="">	脫扣
3	In>=32	冷態	2. 55ln	1s<t<120s< div="">	脫扣
4	1～63	冷態	5ln	t>=0.1	不脫扣	C型
	1～63	冷態	10ln	t<0.1s	脫扣	C型
	1～63	冷態	10ln	t>=0.1	不脫扣	D型
	1～63	冷態	14ln	t<0.1s	脫扣	D型

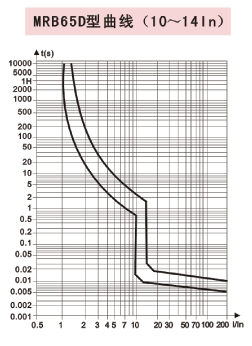

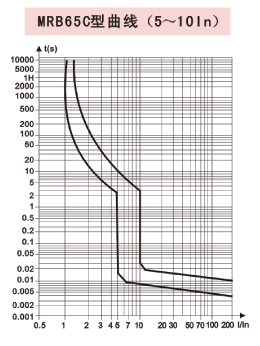

脫扣特性曲線

結構特點

　　MRB65-63系列小型斷路器由塑料外殼、操縱機構、觸頭滅弧系列、電磁系統等組成。外殼采用了高阻燃高強度的特種塑料，抗沖擊力強，重量輕。斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏，可靠的同事獲得了最低的轉動慣性，使短路故障開始到脫扣機構動作的時間很短。電磁系統由雙金屬過載反時限脫扣機構和短路，瞬間電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室。具有顯著的限流特性。

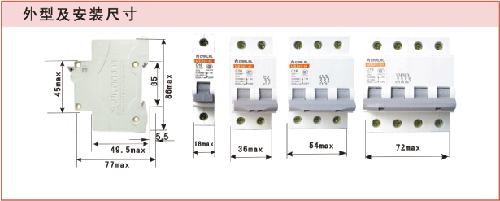

外形及安裝尺寸
